選擇性波峰焊-快克智能裝備股份有限公司

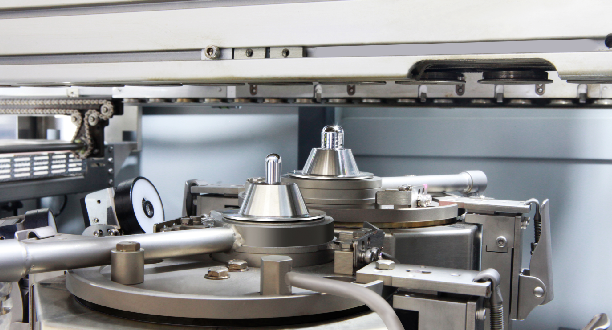

壹體化/模組化多波峰焊工藝自研雙電磁泵圖形化編程雙缸異步 AOI+選焊

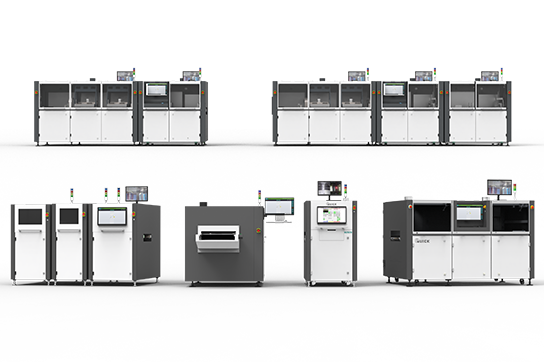

產品類型

在線式標準機在線機+擴展模塊在線機+擴展模塊*2 分體式：助焊噴塗+預熱+焊接離線式標準機在線小型壹站式

型號	QUICK W5050
設備參數	設備行程(有效行程)	500*500mm
	錫缸配置	W5050-S單錫 W5050-2S雙缸Z軸同步 W5050-2S+雙缸Z軸異步
	電壓	3相380V、50Hz/MAX功率28KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	253017501600(不包含燈塔電腦等)
	總重量	約1500Kg
	與上下位機軌道連接通訊方式	SMEMA標準

型號	QUICK W5050D
設備參數	設備行程(有效行程)	500*500mm
	錫缸配置	W5050D-S雙焊接模組單錫 W5050D-2S雙焊接模組雙缸Z軸同步 W5050D-2S+雙焊接模組雙缸Z軸異步
	電壓	3相380V、50Hz/MAX功率56KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	432517501600(不包含燈塔電腦等)
	總重量	約2700Kg
	與上下位機軌道連接通訊方式	SMEMA標準

型號	QUICK W5050T
設備參數	設備行程(有效行程)	500*500mm
	錫缸配置	W5050T-S三焊接模組單缸 W5050T-2S+三焊接模組雙缸Z軸異步
	電壓	3相380V、50Hz/MAX功率84KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	612017501600(不包含燈塔電腦等)
	總重量	約3900Kg
	與上下位機軌道連接通訊方式	SMEMA標準

型號	QUICK W4040
設備參數	設備行程(有效行程)	400*400mm
	功能區域	單焊區單錫缸
	電壓	三相380V、50Hz/MAX功率24KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	248016001600(不包含燈塔電腦等)
	總重量	約1800Kg
	與上下位機軌道連接通訊方式	SMEMA標準

型號	QUICK W3030
設備參數	設備行程(有效行程)	500*500mm
	功能區域	單焊區單錫缸
	電壓	三相380V、50Hz/MAX功率28KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	1700mm1450mm1500mm(不包含上料臺燈塔電腦等)
	總重量(助焊劑站+預熱站+焊錫站)	約900Kg
	PCB板尺寸	4040-508508
	PCB板工藝邊尺寸	2個平行邊≥3mm,其余2個邊無要求
	產品上凈空高度	80mm
	產品下凈空高度	60mm

型號	QUICK W2020
設備參數	設備行程(有效行程)	400*400mm
	錫缸配置	單焊區單錫缸+單噴塗+上熱風+氮氣下預熱
	電壓	單相220V、50Hz/MAX功率8KW
	氣壓	壓縮空氣≥0.6MPa/氮氣≥0.3mpa
	最大外型尺寸總和(WxDxHmm)	95016501600(不包含燈塔電腦等)
	總重量	約750Kg
	與上下位機軌道連接通訊方式	SMEMA標準

應用領域

新能源汽車

醫療電子

EMS行業

新能源

航天科工

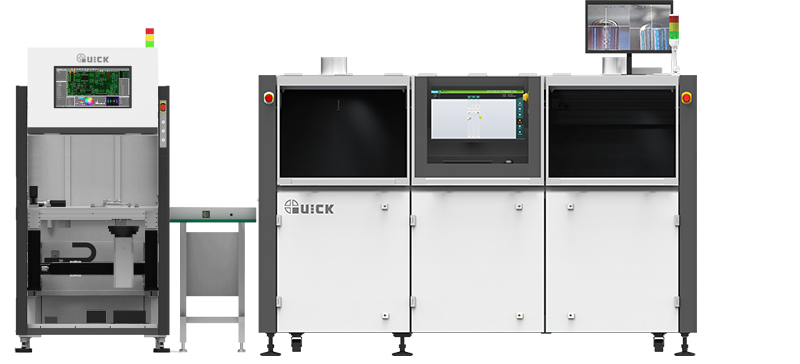

AOI+選擇焊自動返修方案

底部AOI設備的檢查獲得橋接連焊、空洞少錫等NG焊點的不良類別和位置等信息，通過M2M數據交互信息傳遞到下站的選擇性波峰焊設備，自動調用修補焊接工藝參數，自動修補PCB上的焊接不良。

新能源汽車/新能源焊接高可靠性方案

選擇性波峰焊設備是PCBA-DIP高可靠性焊接的代名詞，隨著新能源汽車智能化、電氣化的蓬勃發展及光伏、風電等新能源的核心部件逆變器應用大量增加，高功率部件例如 IGBT 應用需求越來越多，高熱能和可靠性焊接工藝成為剛需，公司疊代開發系列選擇性波峰焊具備熱沖擊小、透錫率高、清潔度高等工藝特點，結合視覺引導、易學易用的軟件界面滿足以上各類可靠性焊接工藝要求。

IGBT功率模塊焊接組裝解決方案

· 重載軌道回流系統

· 大功率電磁泵搭載定制噴咀

· 可實現多種帶殼體IGBT焊接工藝需求

· 視覺定位系統，板彎測高模塊，高可靠性焊接保障

更多功率器件解決方案
