EA-L20 激光型BGA返修系統

精密焊接

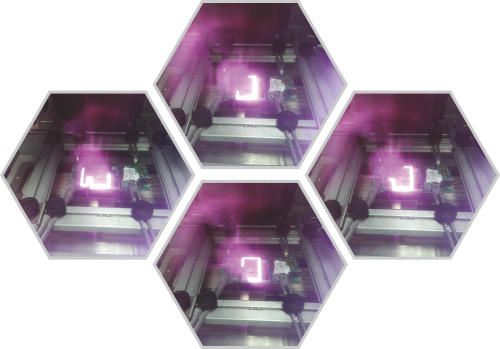

激光掃描加熱，加熱路徑可編輯

無熱擴散，不影響周邊器件

簡介

激光BGA返修系統引用激光加熱方式；其原理是激光經過擴束、反射、聚焦後作用於芯片表面，表面熱量集聚通過熱傳導向內部擴散；通過數字化精確控制激光脈沖的寬度、能量、峰值功率和重復頻率等參數，使錫球和焊點達到熔點後熔化，從而實現對被加工件的激光焊接。適用於密集組裝產品元件的貼裝和返修等。

特點

1.精細焊接，焊點光亮美觀。

2.焊接速度快，熱變形小，只加熱返修元件表面，對周邊影響小，密集焊接的選擇。

3.熱量充沛、回流曲線控制精準。

4.無需更換噴嘴,加熱圖形可編程。

5.21.5英寸觸摸屏，高精度觸摸筆繪制加熱圖形。

△t 溫差控制

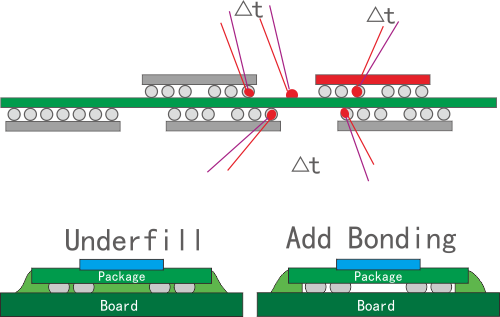

采用激光指定加熱區域，可有效控制BOTTOM面焊點溫度。可應對各種填充膠水工藝，有效控制溫差。

△t 溫差控制

可編輯精確的指定加熱區域，選擇性加熱；對周邊器件無熱損傷。

設備參數

電源	220V AC 50Hz
總功率	3500W（Max）
激光類型	光纖激光
激光功率	80W
光斑尺寸	φ1~3mm
加熱可編程範圍	60mm*60mm
加熱掃描速度	100-7000mm/s
底部預熱面積	300mm*300mm
底部預熱功率	3200W
最大PCB尺寸	320mm*350mm
PCB預熱溫度範圍	室溫~200℃
對位精度	士0.02mm
重量	約300kg
外形尺寸（LWH）	128010201700mm

智能錫焊臺

解焊返修臺

煙霧凈化設備

靜電防護裝置

測試儀器

點膠裝置

BGA返修設備

電腦編程系列螺絲鎖付機

QUICK ET7483K-P1 QUICK ET7583KYA-P1

基於PC-BASE控制系統

支持綁定組別參數，多品種產品生產時無需頻繁切換、重置鎖付參數；

支持CAD文件導入編程，適用於鎖付點位多的產品，顯著的提高編程效率；

視覺定位

可搭載視覺進行定位，修正產品定位誤差，有效的提高鎖付良率；

智能控制

多種鎖付工藝參數設置,對鎖付過程進行精細的控制,保證產品鎖付質量；

智能檢測

可檢測漏鎖、浮鎖、滑牙等鎖付缺陷；

過程管控、數據交互

實時顯示、保存鎖付數據，並預留RS232、RS485、以太網口等多種通訊接口，可與外部設備通訊，支持MES讀取本地數據,如扭矩值、轉角值、過程時間、是否合格等，方便產品的生產數據查詢和分析；

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片








型號		QUICK ET7483K-P1	QUICK ET7483K-P1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		3軸
電壓		100-240V AC，50/60Hz
整機功率		700W
設備行程	X軸	400mm
	Y軸	400mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	360x370mm
外形尺寸(不含顯示器)	WxDxH	750x690x810mm
重量		82kg

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片






型號		QUICK ET7583KYA-P1	QUICK ET7583KYA-P1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		4軸
電壓		100-240V AC，50/60Hz
整機功率		800W
設備行程	X軸	500mm
	Y軸	400mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	170x370mm
外形尺寸(不含顯示器)	WxDxH	820x690x810mm
重量		102kg

觸摸屏編程系列螺絲鎖付機

基於ARM+FPGA控制系統

具有強大的運算能力，速度刷新時間非常小，運動控制加減速性能優越；

綁定組別參數

支持綁定組別參數，多品種產品生產時無需頻繁切換、重置鎖付參數；

文件導入編程

支持CAD文件導入編程，適用於鎖付點位多的產品，顯著的提高編程效率；

智能控制

多種鎖付工藝參數設置,對鎖付過程進行精細的控制,保證產品鎖付質量；

智能檢測

可檢測漏鎖、浮鎖、滑牙等鎖付缺陷；

鎖付數據顯示

實時顯示鎖付數據，如扭矩值、轉角值、過程時間、是否合格等；

QUICK ET72H3KA QUICK ET7383K-H1 | ET7483K-H1 QUICK ET7583KYA-H1 QUICK EG76T3KYA-H1

封閉式安全防護

使用鈑金全封閉式防護，可選配安全光柵保護作業人員的安全；

設備外形尺寸WxDxH：400x630x800mm，外觀小、場地利用率高；

產品圖片












型號		QUICK ET72H3KA	QUICK ET72H3KA-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		3軸
電壓		100-240V AC，50/60Hz
整機功率		300W
設備行程	X軸	200mm
	Y軸	300mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	160x270mm
外形尺寸	WxDxH	400x630x800mm
重量		75kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片










型號		QUICK ET7383K-H1	QUICK ET7383K-H1-C	QUICK ET7483K-H1	QUICK ET7483K-H1-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	300mm		400mm
	Y軸	300mm		400mm
	Z軸	100mm		100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業範圍	XxY軸	260x270mm		360x370mm
外形尺寸(不含HMI)	WxDxH	650x590x810mm		750x690x810mm
重量		71kg		78kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片










型號		QUICK ET7583KYA-H1	QUICK ET7583KYA-H1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		4軸
電壓		100-240V AC，50/60Hz
整機功率		400W
設備行程	X軸	500mm
	Y軸	400mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	170x370mm
外形尺寸(不含HMI)	WxDxH	820x690x810mm
重量		98kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

雙Y背靠背作業

雙電批、雙Y交替或同步作業，實現生產效率最大化；支持壹道工序同時鎖付兩種螺絲的工藝需求；支持雙Y左右可同時鎖付不同的螺絲和產品；

產品圖片










型號		QUICK EG76T3KYA-H1	QUICK EG76T3KYA-H1-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		6軸
電壓		100-240V AC，50/60Hz
整機功率		600W
設備行程	X軸	600mm
	Y軸	800mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	210x265mm
外形尺寸	WxDxH	1100x1100x1500mm
重量		460kg

示教器編程系列螺絲鎖付機

雙Y背靠背作業

雙電批、雙Y交替或同步作業，實現生產效率最大化；

支持壹道工序同時鎖付兩種螺絲的工藝需求；支持雙Y左右可同時鎖付不同的螺絲和產品；

支持壹道工序兩種工藝場景如：螺絲鎖付+點膠塗覆；

產品圖片












型號		QUICK EG76T3KYA	QUICK EG76T3KYA-C
鎖付方式		氣吸式	氣吹式
平臺運動軸數		6軸
電壓		100-240V AC，50/60Hz
整機功率		600W
設備行程	X軸	600mm
	Y軸	800mm
	Z軸	100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec
	Z軸	0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm
機臺負載	Y軸	8kg
作業範圍	XxY軸	210x265mm
外形尺寸	WxDxH	1100x1100x1500mm
重量		460kg

雙平臺作業

雙電批、雙平臺同步作業，實現生產效率最大化；支持雙平臺左右可同時鎖付不同的螺絲和產品；

產品圖片










型號		QUICK ET7583MA	QUICK ET7583MA-C	QUICK ET7683MA	QUICK ET7683MA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		6軸		6軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		600W		600W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	150mm		150mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業範圍	XxY軸	180x370mm		230x370mm
外形尺寸	WxDxH	910x690x860mm		1010x690x860mm
重量		115kg		130kg

雙電批作業

雙電批交替或同步作業，實現生產效率最大化；支持壹道工序同時鎖付兩種螺絲的工藝需求；

產品圖片










型號		QUICK ET7483Z	QUICK ET7483Z-C	QUICK ET7583ZA	QUICK ET7583ZA-C	QUICK ET7683ZA	QUICK ET7683ZA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式	氣吸式
平臺運動軸數		5軸		5軸		5軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		500W		500W		500W
設備行程	X軸	400mm		500mm		600mm
	Y軸	400mm		400mm		400mm
	Z軸	150mm		150mm		150mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg		8kg
作業範圍	XxY軸	340x370mm		440x370mm		540x370mm
外形尺寸	WxDxH	810x690x860mm		910x690x860mm		1010x690x860mm
重量		105kg		115kg		125kg

雙Y交替作業

無取放產品時間，實現生產效率最大化；

產品圖片









型號		QUICK ET7583KYA	QUICK ET7583KYA-C	QUICK ET7683KYA	QUICK ET7683KYA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		4軸		4軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		400W		400W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	100mm		100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業範圍	XxY軸	170x370mm		220x370mm
外形尺寸	WxDxH	820x690x810mm		920x690x810mm
重量		95kg		100kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片










型號		QUICK ET7583KA	QUICK ET7583KA-C	QUICK ET7683KA	QUICK ET7683KA-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	500mm		600mm
	Y軸	400mm		400mm
	Z軸	100mm		100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業範圍	XxY軸	460x370mm		560x370mm
外形尺寸	WxDxH	850x690x810mm		950x690x810mm
重量		88kg		95kg

閉環運動控制系統

高速性能好、低速運行平穩；X/Y/Z軸雙導軌設計、定位精度高，抗過載能力強、運行精準；

產品圖片








型號		QUICK ET7383K	QUICK ET7383K-C	QUICK ET7483K	QUICK ET7483K-C
鎖付方式		氣吸式	氣吹式	氣吸式	氣吹式
平臺運動軸數		3軸		3軸
電壓		100-240V AC，50/60Hz		100-240V AC，50/60Hz
整機功率		300W		300W
設備行程	X軸	300mm		400mm
	Y軸	300mm		400mm
	Z軸	100mm		100mm
軸動速度範圍	X/Y軸	0.1～1000mm/sec		0.1～1000mm/sec
	Z軸	0.1～300mm/sec		0.1～300mm/sec
重復位置精度	X/Y/Z軸	± 0.01mm		± 0.01mm
機臺負載	Y軸	8kg		8kg
作業範圍	XxY軸	260x270mm		360x370mm
外形尺寸	WxDxH	650x590x810mm		750x690x810mm
重量		68kg		75kg
