713維修系統

內置真空泵

設有密碼鎖定功能

單機各功能均可獨立使用

系統設有自動大風量冷卻功能

特點

1. 設有密碼鎖定功能，有利於管控。
2. 按鍵式調溫，並設有自動休眠/關機功能。
3. 采用數字式溫度校準，操作方便。
4. 風槍手柄內置吸筆，使用方便。
5. 采用無刷渦流風機，氣流量無級可調、範圍大，可以適應多種用途。
6. 系統設有自動大風量冷卻功能，延長發熱體壽命，保護熱風手柄。
7. 內置真空泵，吸力強勁，無須外接真空系統。
8. 加熱系統采用傳感器閉合回路控溫，溫度精確。
9. 烙鐵手柄輕巧，使用舒適。

規格

焊臺部分
功率	90W
焊臺溫度範圍	200℃ ～ 480℃
休眠溫度範圍	200℃
休眠時間範圍	0 ～ 99min
溫度穩定度	±2℃(靜止空氣沒有負載)
環境溫度	40℃
烙鐵頭接地電阻	＜2Ω
重量	約7.9Kg

拆焊臺部分
功率	1000 W
熱風的溫度範圍	100℃ ～ 500℃
風量	1 ～ 120級 (120 L/min)
環境溫度	40℃
溫度穩定度	±2℃(靜止空氣沒有負載)

吸錫槍部分
加熱功率	90 W
吸咀溫度	200℃ ～ 480℃
吸錫泵	膜片式
真空壓力	600 mmHG
休眠時間設置範圍	1-100 min

可替換焊咀

以下標準焊咀型號，可根據不同應用場景定制各種焊咀。

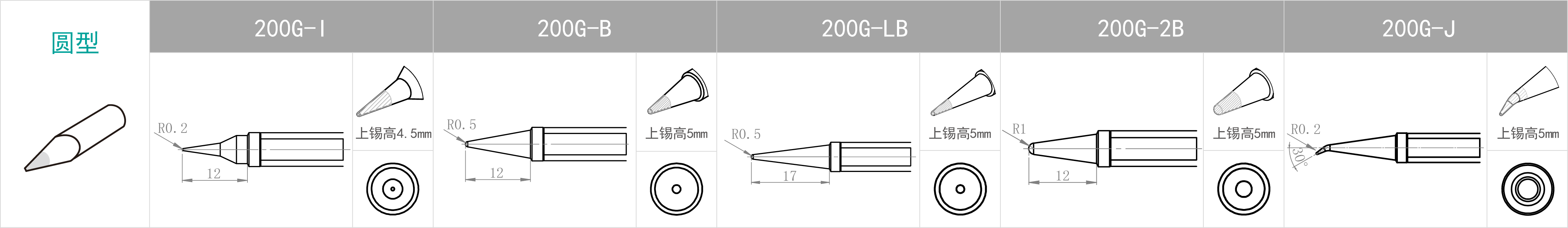

200G-圓形

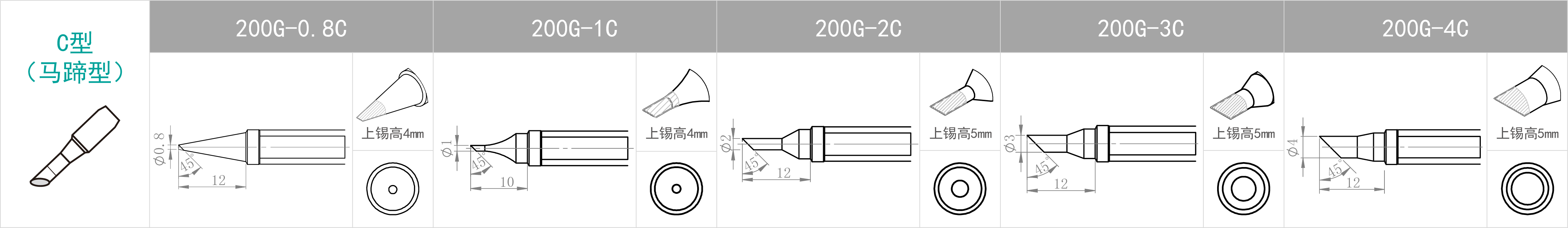

200G-C型 200G-D型

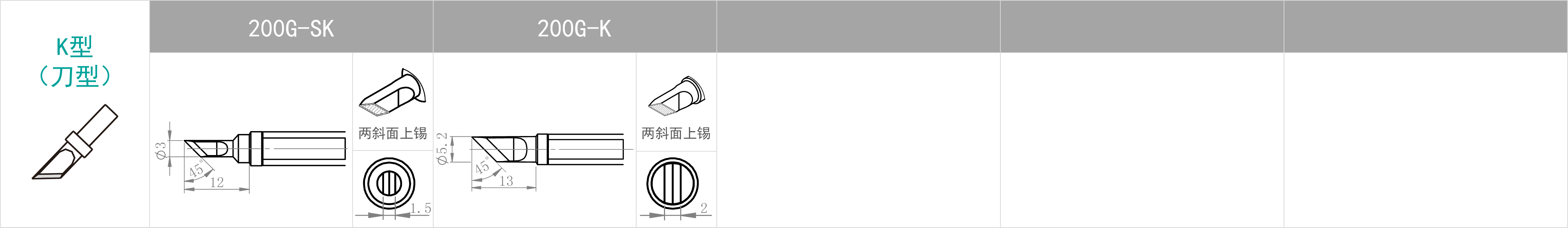

200G-K型

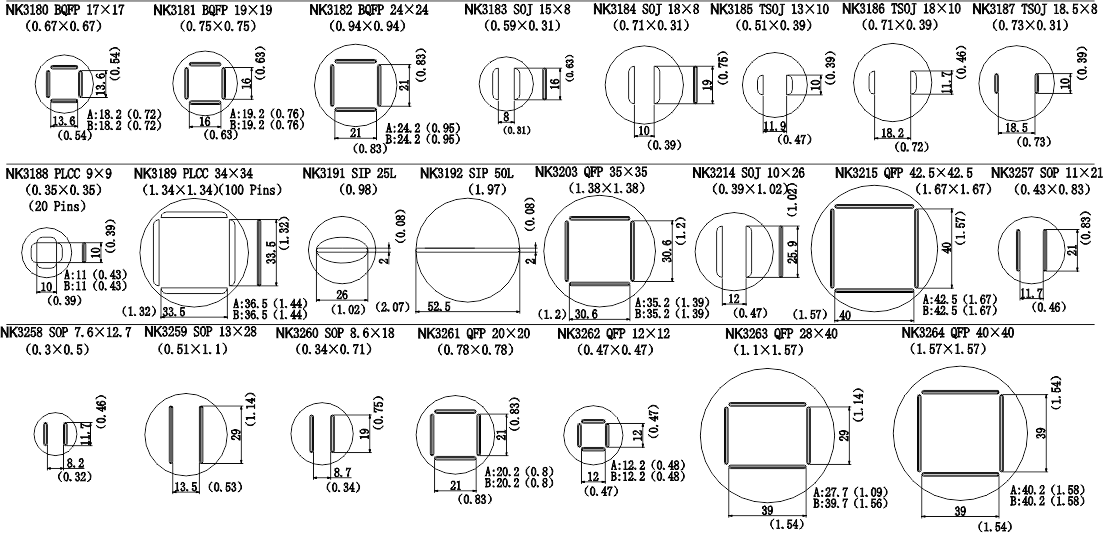

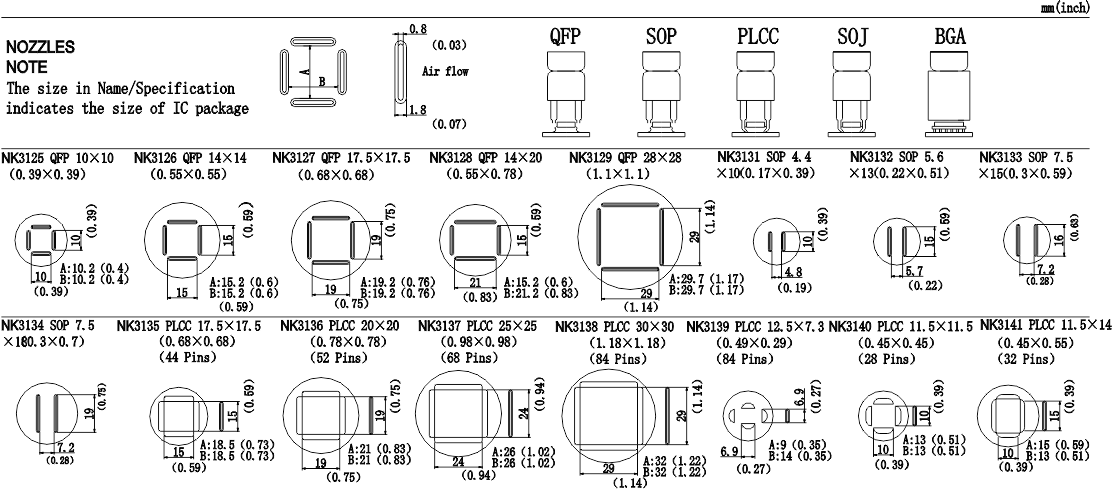

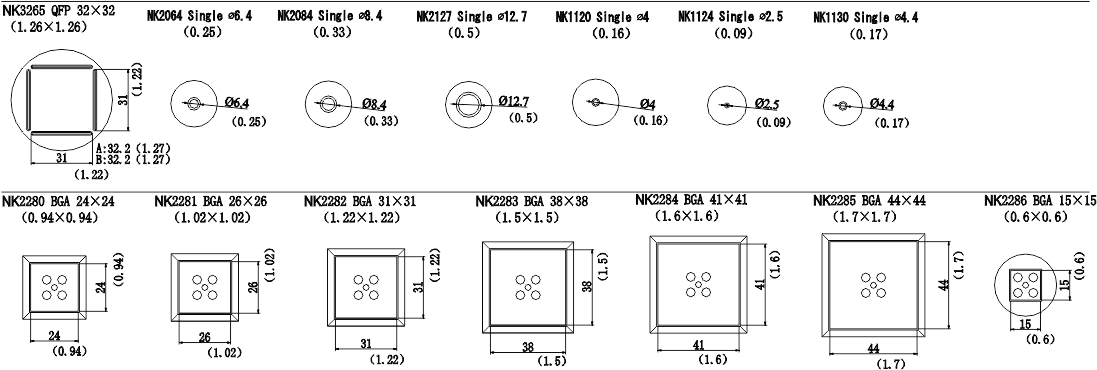

風咀

NK1

NK2

NK3
