100-15S 錫爐

大容量設計

傳感器閉環控溫，過零觸發

耐腐蝕、耐高溫

LCD顯示，數字校準

升溫迅速，溫度準確

更多信息

特點

1.采用傳感器閉環控溫，過零觸發，不汙染電網。
2. 采用耐腐蝕、耐高溫的合金材料，噴塗高溫納米陶瓷，壽命長，適用於無鉛作業。
3. 升溫迅速，溫度準確，穩定。
4. 溫度采用LCD顯示，直觀。

5. 溫度采用數字校準，使用簡單、方便。

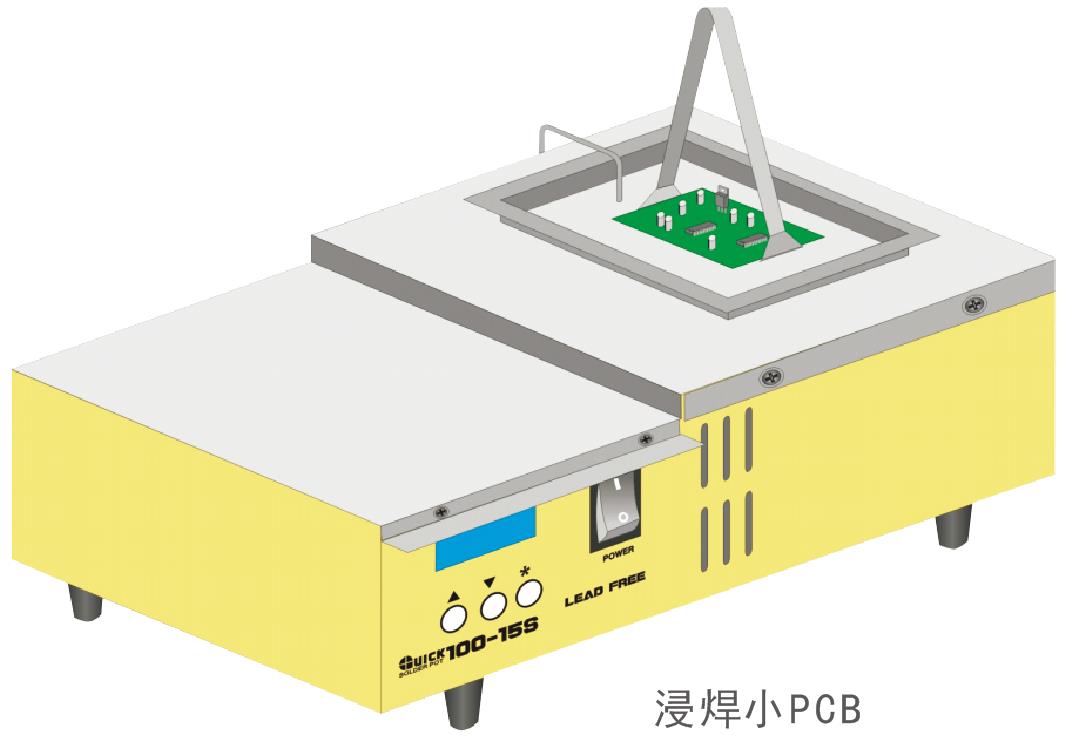

6. 大容量設計，更適合於小型PCB的浸焊。

6481595040309376

規格

型號	QUICK 100-15S
功率	600 W
可用錫量	約6Kg
錫鍋尺寸	9813058 mm
溫度範圍	100℃ ～ 450℃
溫度穩定度	± 5℃（靜止空氣沒有負載）
外形尺寸	200320100 mm
重量	約4.2 kg
