焊咀的選擇
正確的選擇焊咀的尺寸和形狀是非常重要的，合適的焊咀能使工作更有效率以及增加焊咀的耐用程度。
焊咀的大小與熱容量有直接關系，進行連續焊接時，使用越大的焊咀，溫度跌幅越小。
此外，因為大焊咀的熱容量更高，焊接時相對能夠使用比較低的溫度，焊咀就不易氧化，相對延長了使用壽命。
壹般來說，焊咀尺寸的選擇以不影響鄰近元器件為標準。選擇能夠與焊點充分接觸的幾何尺寸，能提高焊接效率。

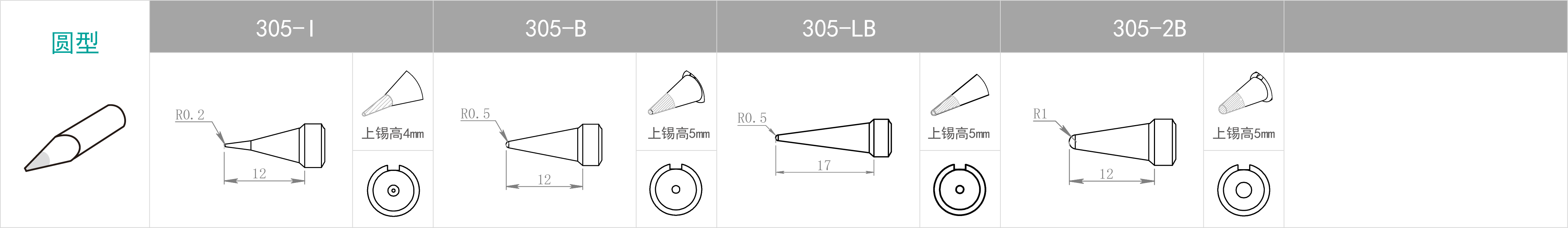

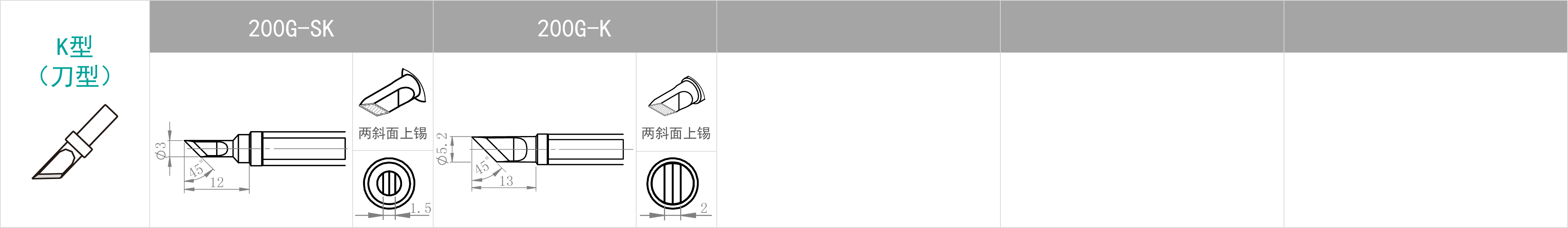

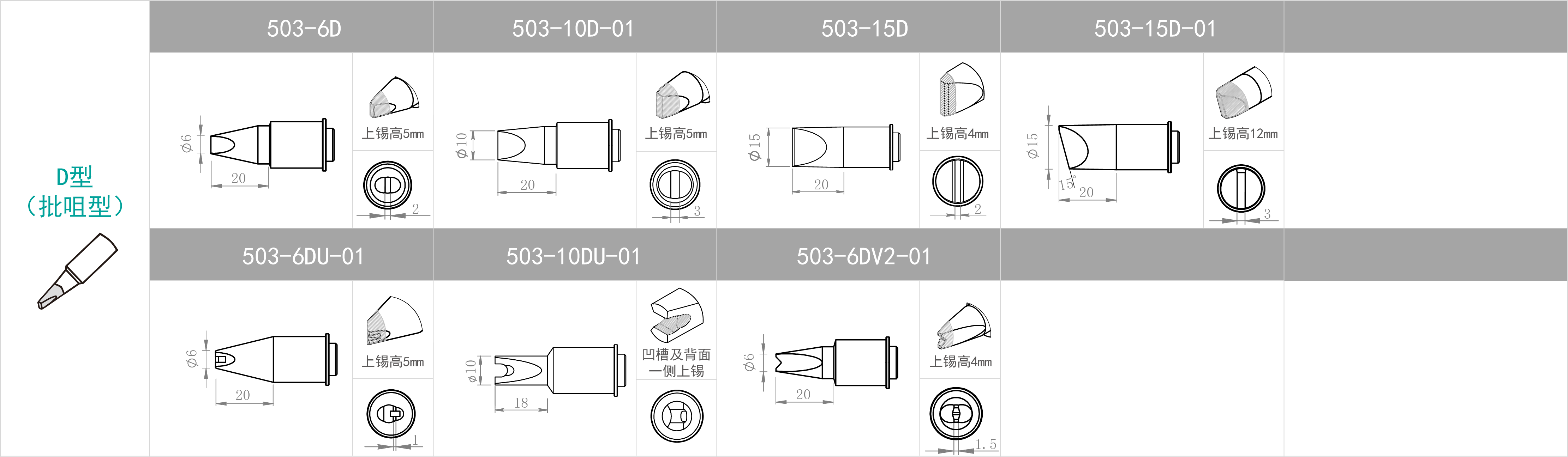

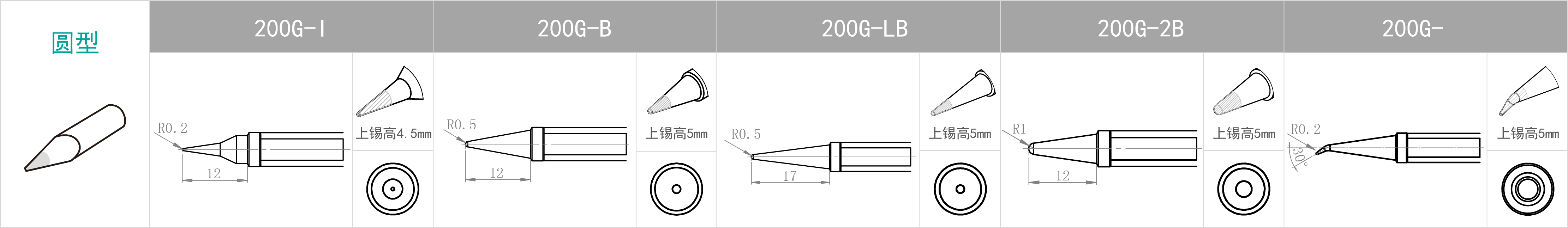

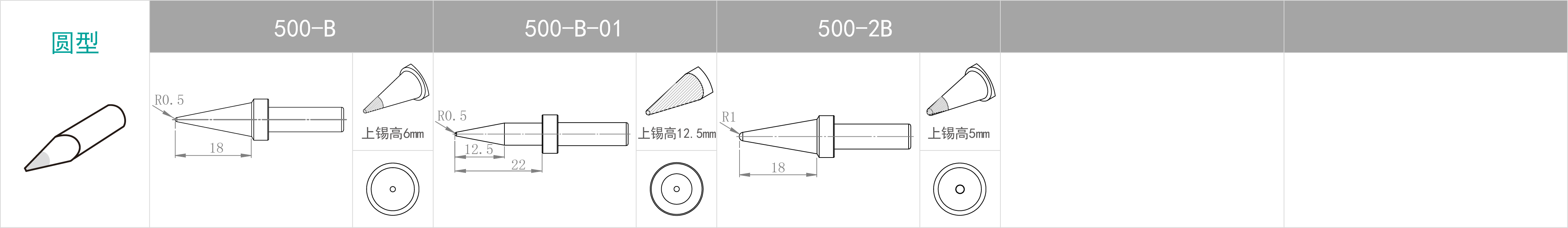

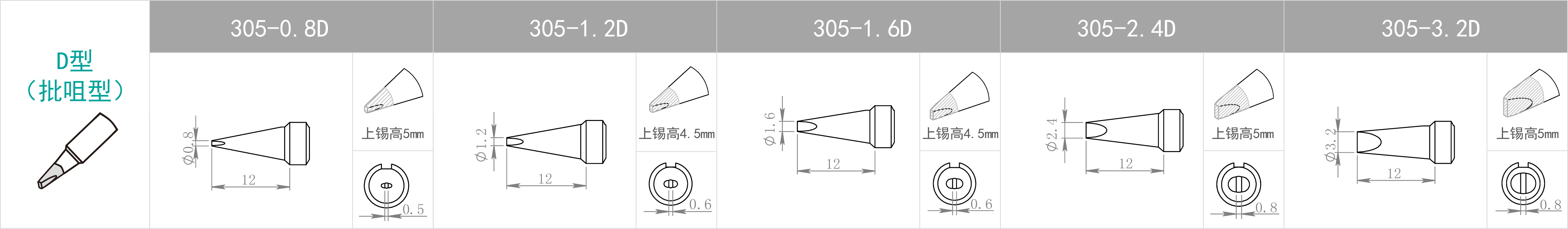

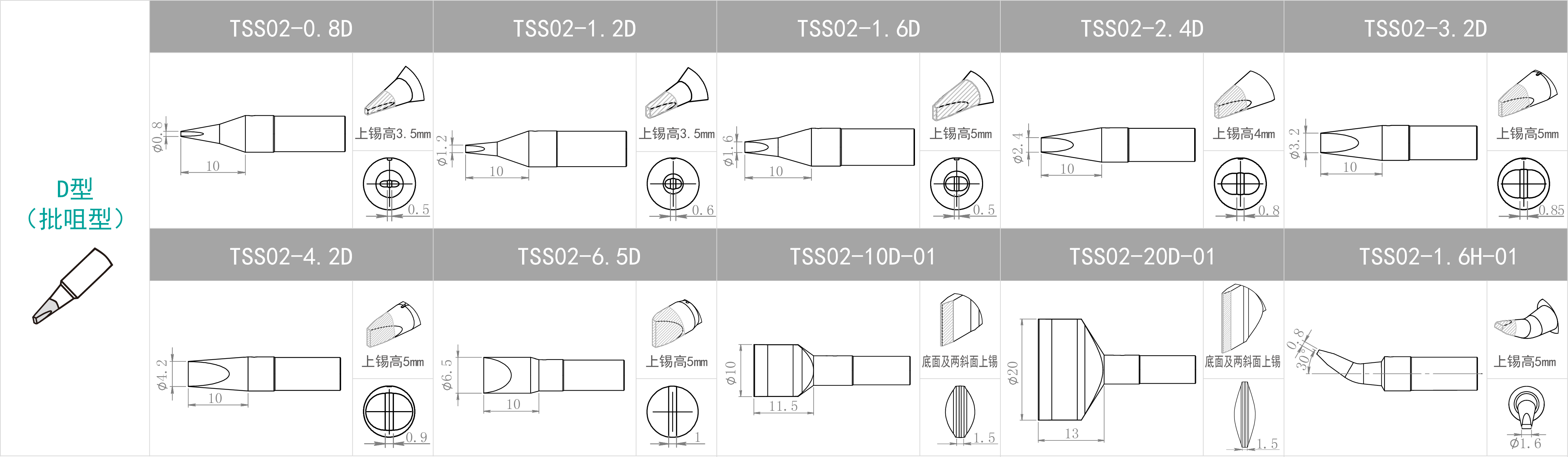

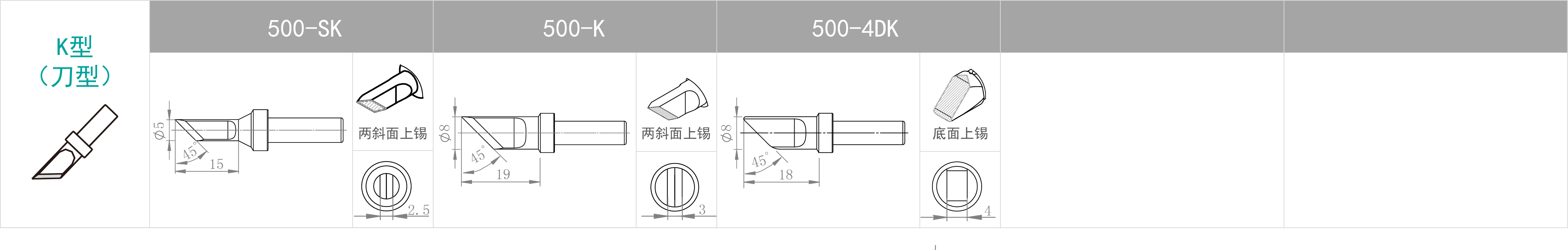

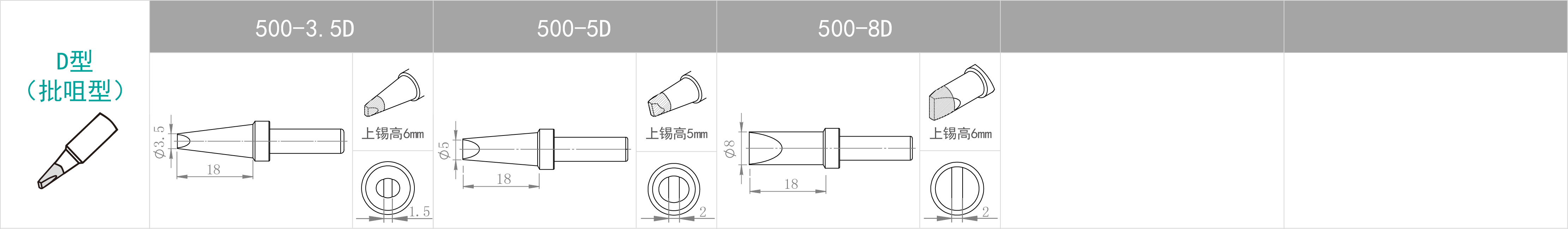

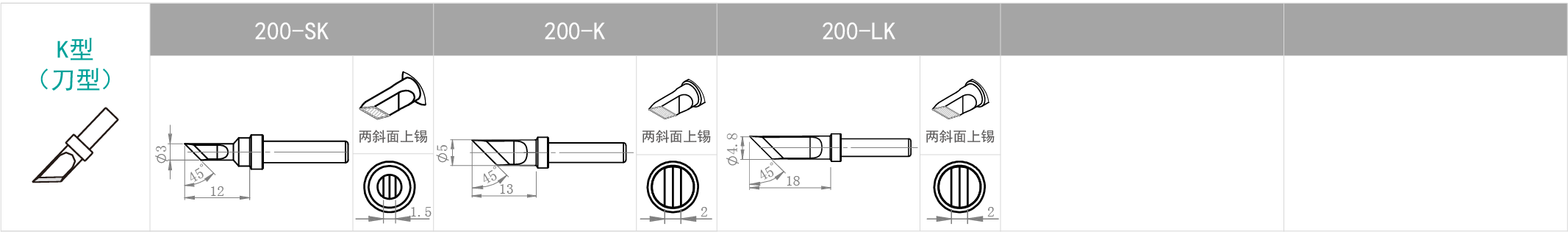

| I 型(尖型） | B型（圓錐形） | D型（壹字批咀形） | C型（馬蹄型） | K型(刀型） | |

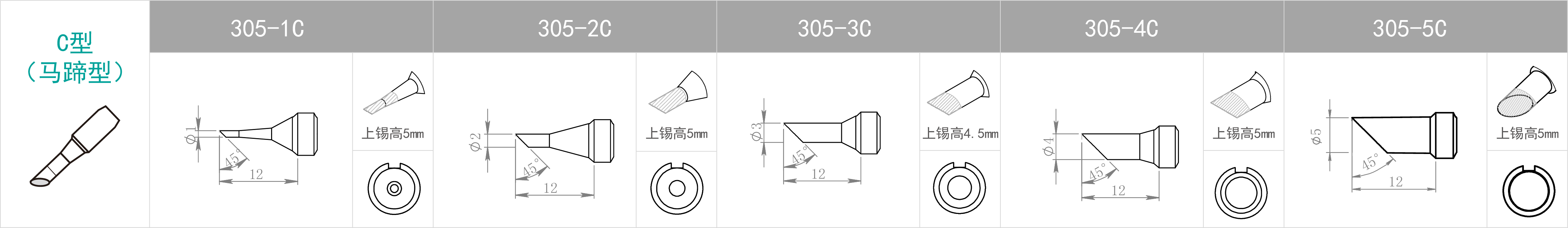

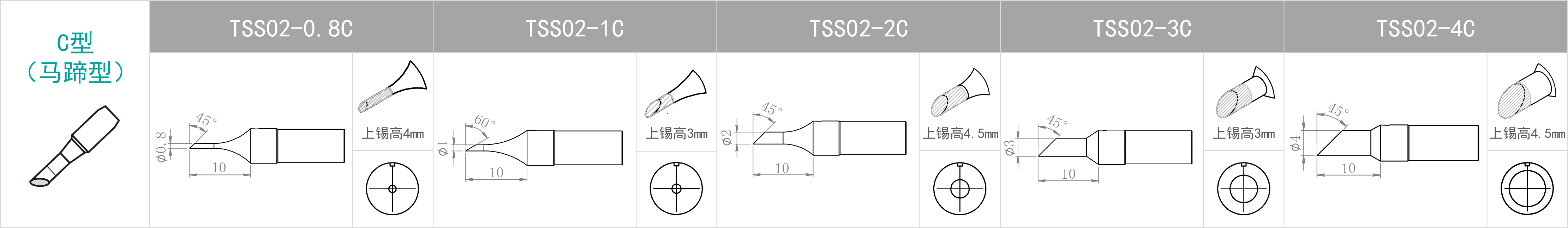

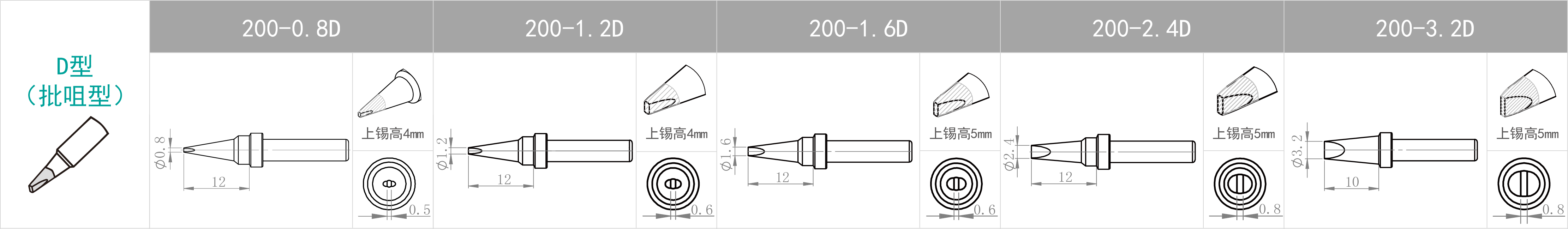

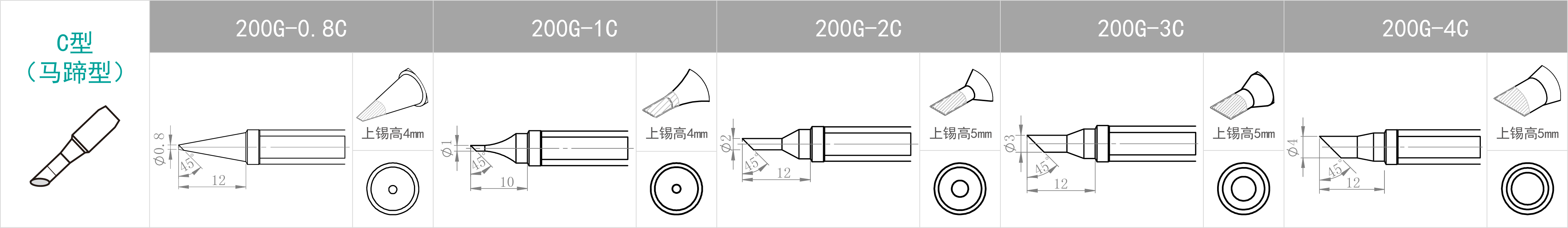

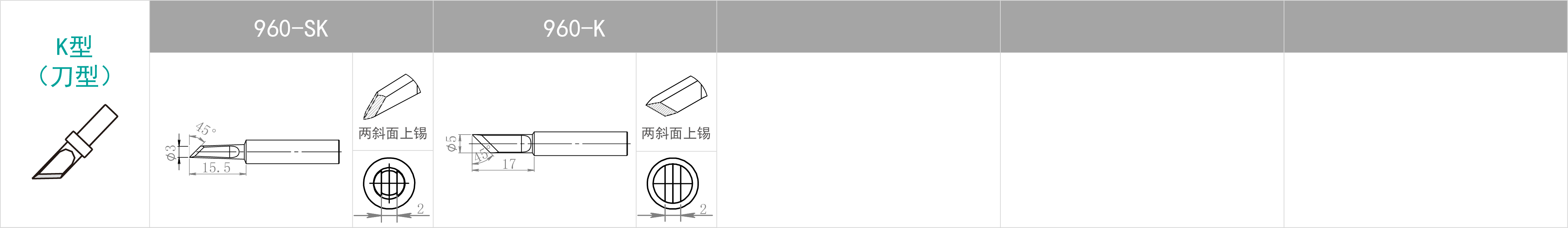

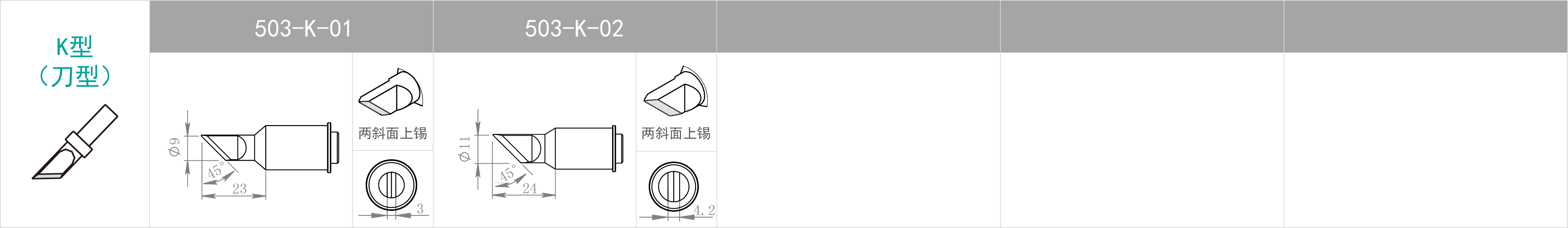

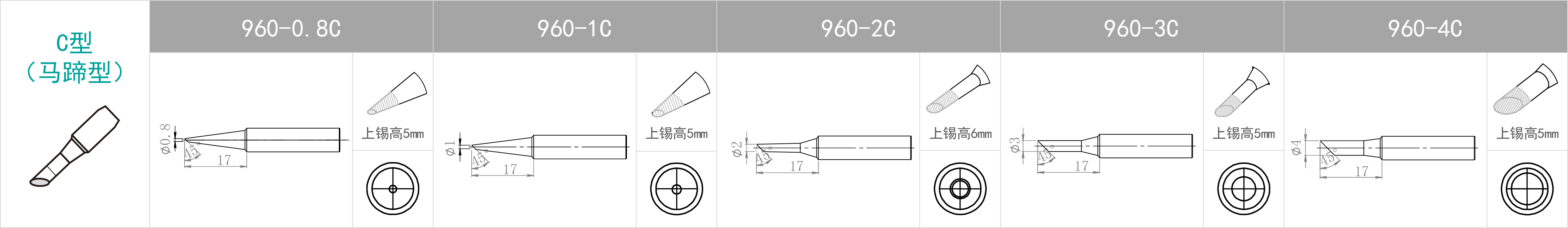

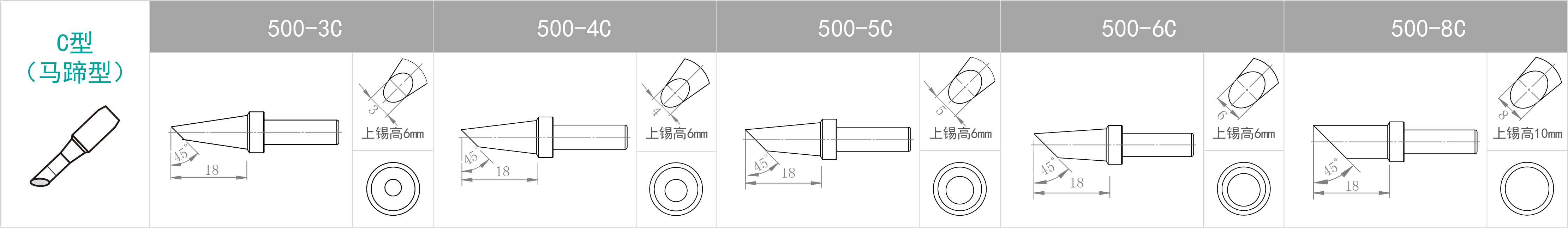

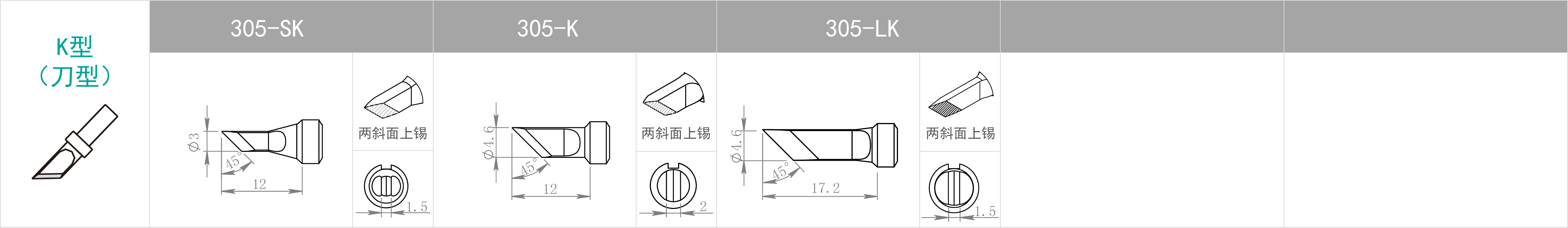

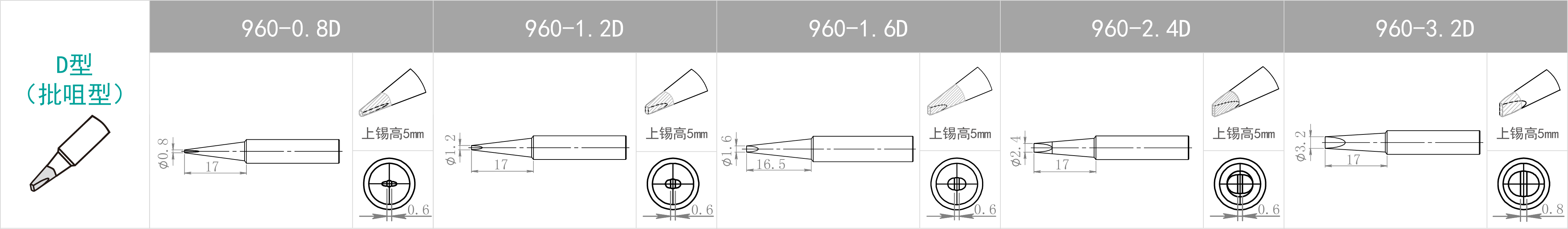

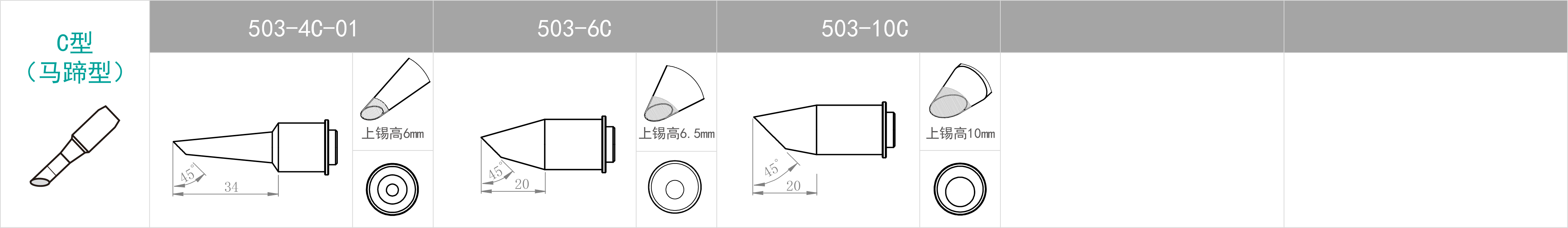

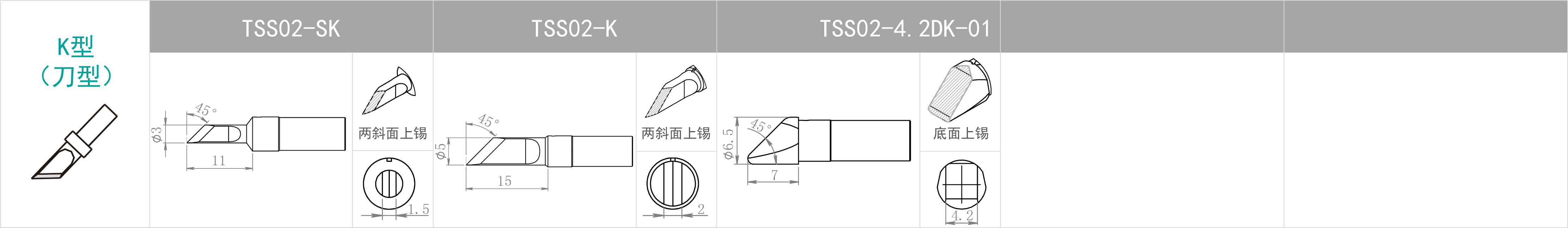

| 特點 | 焊咀尖端尖細 | B型焊咀無方向性， 整個焊咀前端均可進行焊接 | 用批咀部分進行焊接 | 用焊咀前端斜面部分進行焊接。 適合需要多錫量之焊接 | 使用刀形部分焊接， 豎立式或拉焊式焊接均可。 屬於多用途焊咀 |
| 應用場合 | 適合精細之焊接， 或焊接空間狹小之情況， 也可以修正焊接芯片時產生之錫橋 | 適合壹般焊接， 無論大小的焊點， 都可使用B型焊咀 | 適合需要多錫量之焊接。 例如焊接面積大、粗端子、 焊點大的焊接環境 | Ｃ型焊咀應用範圍與D型焊咀相似。 例如焊接面積大，粗端子， 焊點大的情況適用 | 適用於SOJ、PLCC、 SOP、QFP、 電源、接地元件，修正錫橋， 連接器等焊接 |
| 圖示 |
|
|
|
|
|
焊咀的使用及保養
● 新的焊咀使用時，設置250~280℃給焊咀加錫保護。
● 根據焊點大小正確選擇合適的焊咀尺寸。
● 防止焊咀氧化，放回烙鐵架之前應先上壹層新鮮的焊錫。
● 清潔海綿不宜太多水份，可以使焊咀得到良好的清潔效果，同時避免焊咀快速降溫；使用非濕潤的清潔海綿，會使焊咀受損而導致不上錫。
● 焊咀使用不當氧化後，不要通過打磨的方式來清潔表面鍍層，請使用金屬幼絲或復活膏在低溫下（250-280℃）清潔焊咀。
● 焊接時勿重力施加在焊咀上並避免往同壹處上錫使用。
● 盡量使用低溫焊接，壹般焊接溫度控制在320～380℃，如果需要設置高溫才能焊接，請分析焊臺和焊咀的選擇是否匹配。

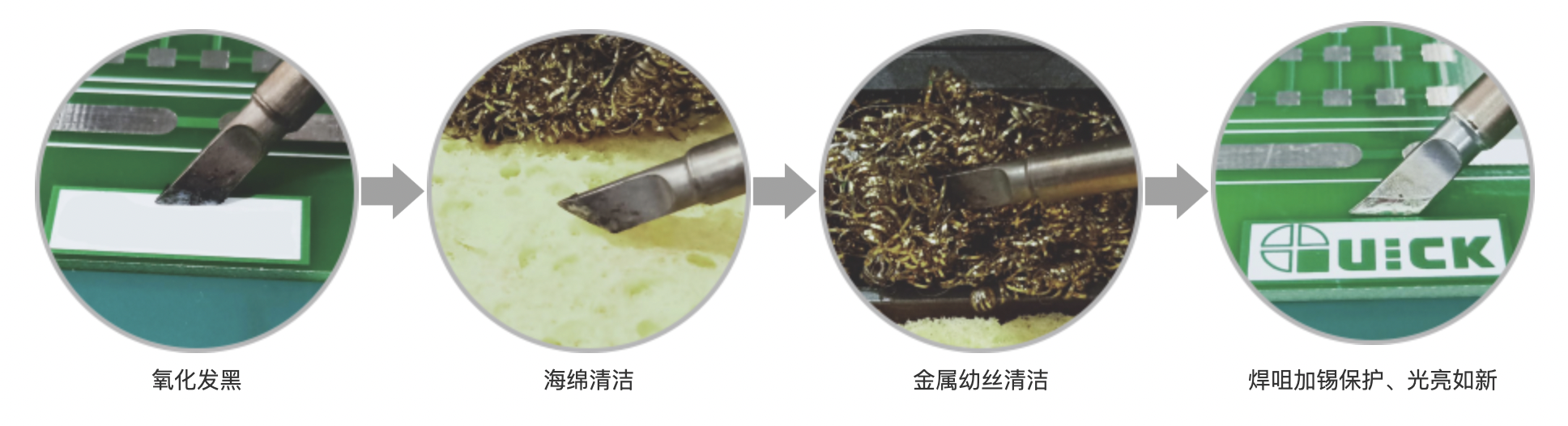

焊咀除氧化步驟

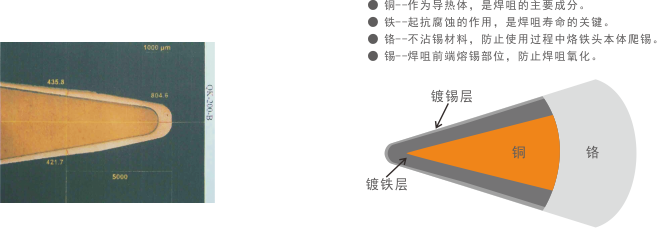

焊咀剖面圖

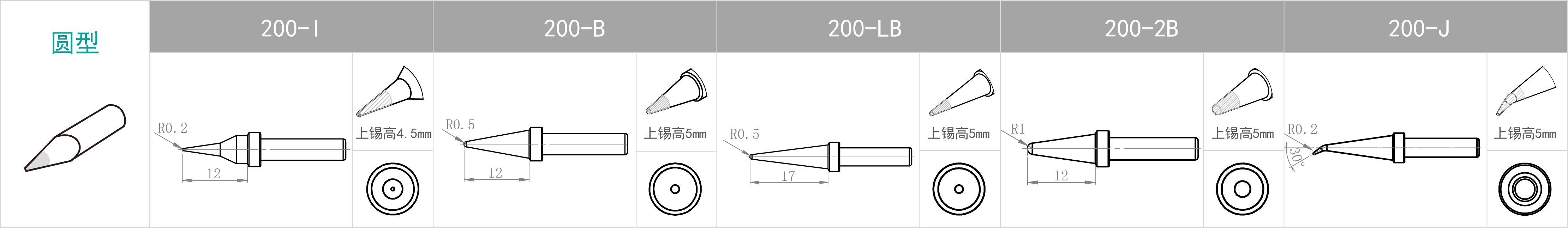

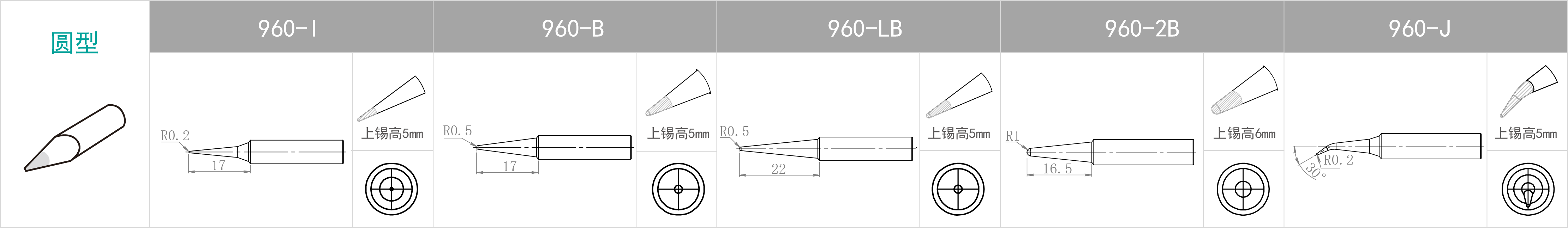

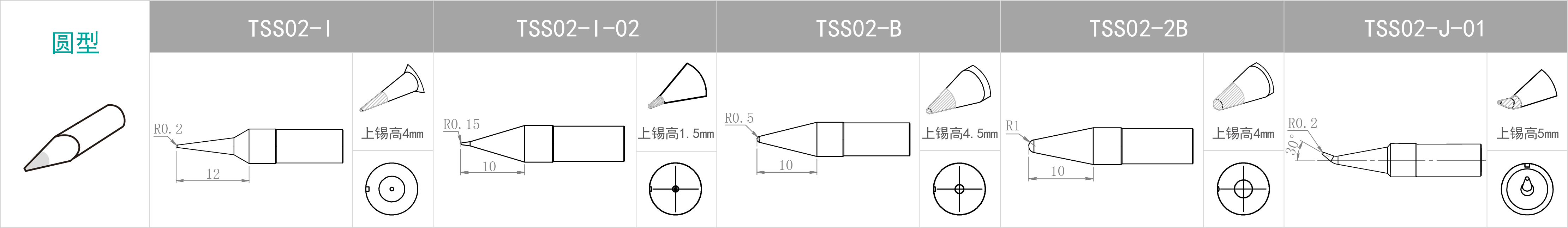

可替換焊咀
QUICK TS1200 可替換焊咀
QUICK TS2200 203H 503 504 203D 376D 可替換焊咀
QUICK TS1100 236 969 967 375（A+ ）375B+ 3104系列 可替換焊咀
QUICK TS2300 205 3205 376D-150可替換焊咀
QUICK 1300系列 可替換焊咀
QUICK 303D 可替換焊咀
QUICK 3202 713 可替換焊咀
