855PG 可編程熱風拆焊臺

帶有真空吸筆

高清大屏LCD顯示

閉環溫度控制

智能聯動855T預熱臺

特點

1. 拆除芯片只需10S。
2. 具有密碼保護功能，保護設置參數不被擅自修改。
3. 良好的拆焊成功率和拆焊速度。整個流程分6個溫區，可根據芯片的工藝要求設置各程序段的工藝參數。使拆焊作業實現標準化。
4. 具有10個程序通道，可以分別設置不同的流程參數，以對應不同的拆焊條件。
5. 帶有真空吸筆，使用方便。
6. 采用大屏幕LCD顯示，可顯示溫度、風量、工作時間等信息。
7. 數字式溫度校準，簡單方便。
8. 腳踏開關或按鍵控制拆焊臺工作或休眠，簡單方便。
9. 溫控精準，通過閉環溫度控制，使溫度穩定度達到±2℃。
10. 具有自動冷卻及休眠功能，節省能源，同時保護發熱體。
11. 可以設置工作時間，範圍為1 - 999S。“---”時為連續工作狀態。

規格

型號	QUICK 855PG
功率	1300 W
溫度範圍	100℃-500℃
風量	6-200級
溫區	6個
真空吸筆吸力	0 .06 MPa
流程通道數	10個
發熱芯型號	A1155
標配風咀	A1130（φ4.4）/A1121（φ6.4）/A1301（φ12.7）
外形尺寸	250* 230*150mm
重量	約5.2 Kg

註：可根據實際需求訂制風咀。

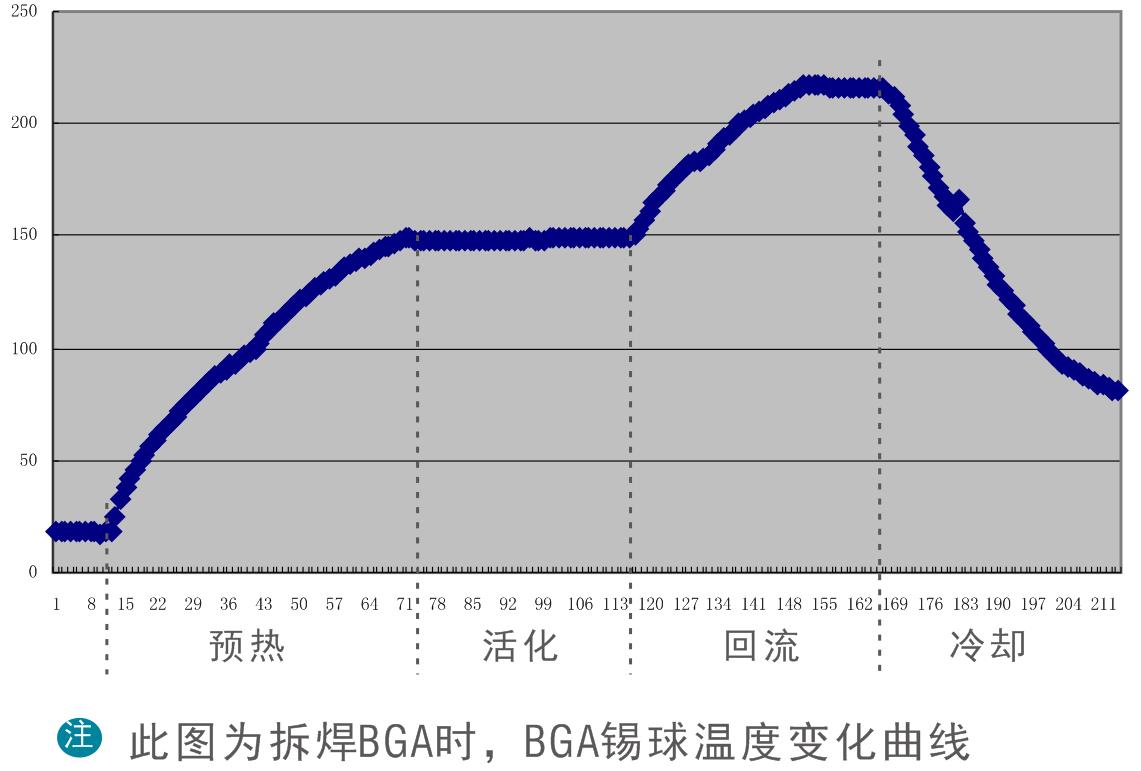

性能測試

360截圖166107247397121

*測試條件

1. 用高溫膠帶將K型外接傳感器固定在BGA中間位置。

2. PCB底部不加預熱臺預熱。

3. 測試設備為FLUKE2625A。

風量\\溫度	200℃	300℃	450℃
200級風量	205℃	300℃	448℃
6級風量	204℃	300℃	447℃

註：出風量的改變，對溫度毫無影響。

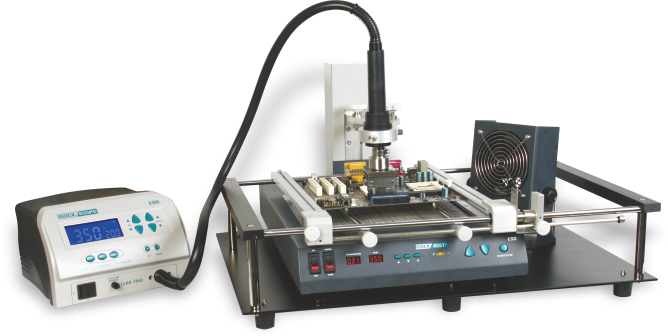

QUICK 855PG+QUICK855T+ 返修工作平臺組合
